前回のレッスンでは、インターロック回路について学びました。
インターロック回路では、先に押したボタンを優先する仕組みを学びましたね。
では、反対に後から押したボタンを優先したい場合は、どのような回路を組めばよいのでしょうか。
そこで登場するのが、今回学ぶ**新入力優先回路（後着優先回路）**です。
このレッスンでは、
- 動く！体験型シミュレータ
- 図解を使ったやさしい解説
- 理解度を確認できるレベルチェック練習問題
を通して、新入力優先回路の仕組みや組み方を、一歩ずつ学んでいきます。
三刀流エンジニアメカトロラボでは、「読むだけ」で終わるのではなく、実際に動かして理解することを大切にしています。
今回もシミュレータを操作しながら、一緒に楽しく学んでいきましょう！
こんな方におすすめ
このレッスンは、次のような方におすすめです。
- 新入力優先回路（後着優先回路）を初めて学ぶ方
- PLC・シーケンス制御の基礎を身に付けたい方
- ラダー図の読み方や組み方を学びたい方
- インターロック回路との違いを理解したい方
- 工場やFA設備の制御に興味がある方
- シーケンス制御技能検定の学習をしている方
- 工場従事者としてスキルアップしたい方
新入力優先回路（後着優先回路）とは？の要点【3行まとめ】
まずは、このレッスンで学ぶポイントを3行で確認しておきましょう。
✅ 新入力優先回路とは、後から入力された信号を優先する回路です。
✅ インターロック回路と似ていますが、「優先される入力」が異なります。
✅ 自己保持回路とインターロックの考え方を応用した基本回路の一つです。
まずは動く！体験型シミュレータで動きを見てみよう
文章を読む前に、まずはシミュレータを操作してみましょう。
実際に動かしてみることで、新入力優先回路の特徴を直感的に理解できます。
やってみよう！
次の順番でボタンを押してみてください。
① PB1を押す
② PB2を押す
③ PB3を押す
慣れてきたら、
- PB3 → PB1
- PB2 → PB3
- PB1 → PB3
など、押す順番を変えて試してみるのもおすすめです。
三刀流エンジニア「次はどうなるかな？」と予想しながら操作すると、理解がぐっと深まります。
まずは難しく考えず、気軽に触ってみてくださいね。

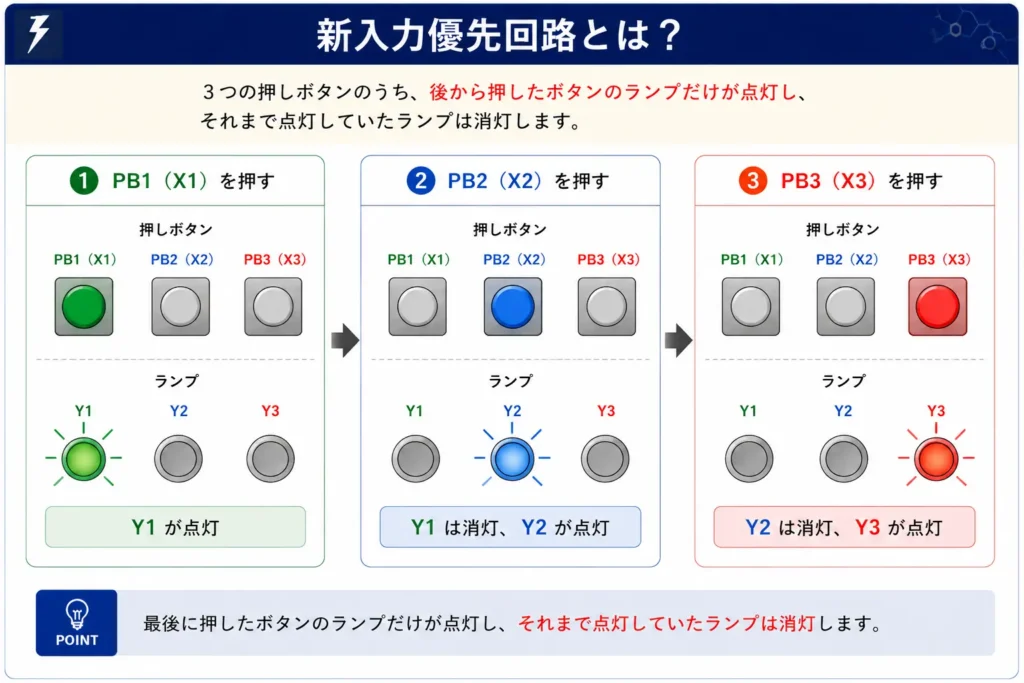

どんな動きをしましたか？
最後に押したボタンに対応するランプだけが点灯したのではないでしょうか。
例えば、
- PB1を押す → Y1が点灯
- PB2を押す → Y1が消えてY2が点灯
- PB3を押す → Y2が消えてY3が点灯
というように、後から押したボタンの出力へ切り替わる動作になります。
これが、新入力優先回路（後着優先回路）の基本動作です。
三刀流エンジニア前回学習したインターロック回路では、「先に押したボタン」が優先されました。
今回はその逆で、「後から押したボタン」が優先されるところが一番のポイントです。
この違いを意識しながら学習を進めると、理解しやすくなりますよ。
なぜこのような動きになるの？
「どうして後から押したボタンが優先されるの？」
そう思った方もいるかもしれません。
この仕組みは、自己保持回路とインターロックの考え方を組み合わせることで実現しています。
回路図を見ながら、このあと一つずつ丁寧に解説していきますので、今は
「後から押したボタンが優先される回路なんだ」
というイメージを持っておけば大丈夫です。
三刀流エンジニアシーケンス制御は、最初からラダー図を全部理解しようとすると難しく感じてしまいます。
一つひとつ動作を確認しながら学んでいけば、自然と読めるようになりますので安心してください。
新入力優先回路（後着優先回路）とは？
新入力優先回路とは、複数の入力がある場合に、後から入力された信号を優先して出力を切り替える回路です。
例えば、Y1が動作している状態でPB2を押すと、Y1は解除され、新たにY2が動作します。
さらにY2が動作している状態でPB3を押すと、今度はY2が解除され、Y3へ切り替わります。
このように、新しく入力された信号を優先して動作を切り替えることから、「新入力優先回路」と呼ばれています。
また、この回路は、会社や設計者によって呼び方が異なることがあります。
代表的な呼び方は次の3つです。
- 新入力優先回路
- 後着優先回路
- 後勝ち回路
呼び方は違っても、基本的な考え方は同じです。
三刀流エンジニア現場では「後着優先回路」と呼ばれることが多い印象ですが、「新入力優先回路」という呼び方も一般的です。
呼び名が違っても慌てず、「後から入力した信号を優先する回路」と覚えておけば大丈夫ですよ。
なぜ新入力優先回路が必要なの？
「インターロック回路があれば十分なのでは？」
そう思われる方もいるかもしれません。
インターロック回路では、先に押したボタンが優先されるため、途中で別のボタンを押しても動作は切り替わりません。
そのため、別の動作へ変更したい場合は、一度停止してから操作し直す必要があります。
しかし、設備によっては停止することなく、すぐに別の動作へ切り替えたい場面もあります。
そのような場面では、新しく押したボタンを優先して切り替えられる新入力優先回路が活躍します。
具体的にどのような場面で使われるのかは、このあと紹介する身近な例や工場でのリアルな用途を見ながら、一緒に確認していきましょう。
三刀流エンジニアインターロック回路と新入力優先回路は、どちらもシーケンス制御でよく使われる基本回路です。
「どちらが優れているか」ではなく、設備の目的に合わせて使い分けることが大切です。
この考え方は、実際の設備設計でもとても重要になります。
身近な例で考えてみよう
ここまでで、新入力優先回路は**「後から入力された信号を優先する回路」**ということが分かりました。
とはいえ、「実際にはどんな場面で使われているの？」と感じる方もいるかもしれません。
そこでまずは、身近な例でイメージしてみましょう。
テレビのチャンネル切り替え
テレビで1チャンネルを見ているときに、リモコンで8チャンネルを押すと、画面は8チャンネルへ切り替わります。
さらに3チャンネルを押せば、今度は3チャンネルへ切り替わります。
つまり、最後に押したボタンの指示が優先されています。
これは、新入力優先回路と同じ考え方です。
三刀流エンジニア「最後に押した操作が有効になる」という考え方は、私たちの身の回りにも意外とたくさんあります。
身近な例と結び付けて覚えると、忘れにくくなりますよ。
エアコンの運転モード切り替え
エアコンで「冷房」を運転しているときに、「暖房」ボタンを押すと、冷房は停止し、暖房へ切り替わります。
さらに「送風」を押せば、暖房は停止し、送風へ切り替わります。
このように、新しく選択した運転モードが優先されます。
これも、新入力優先回路と同じ考え方です。
三刀流エンジニアエアコンは複数の運転モードを同時に動かすことはありません。
「新しい操作に切り替える」という点がポイントですね。
洗濯機のコース切り替え
洗濯機で「標準コース」を選んだあとに、「お急ぎコース」を押すと、選択中のコースは「お急ぎコース」へ変更されます。
さらに「毛布コース」を押せば、今度は「毛布コース」が選択されます。
こちらも、最後に選択したコースが有効になります。
このような動きも、新入力優先回路の考え方とよく似ています。
三刀流エンジニア家電製品には、「最後に押したボタンを採用する」ものがたくさんあります。
こうしたイメージを持っておくと、工場設備の制御も理解しやすくなります。
【三刀流エンジニアの視点】工場ではこんな場面で活躍！
ここからは、私が生産技術として実際の設備設計でよく目にする使い方を紹介します。
家庭用の家電ではイメージしやすくても、「工場ではどんな設備に使われるの？」という疑問を持つ方も多いでしょう。
新入力優先回路は、停止することなく操作を切り替えたい設備で活躍します。

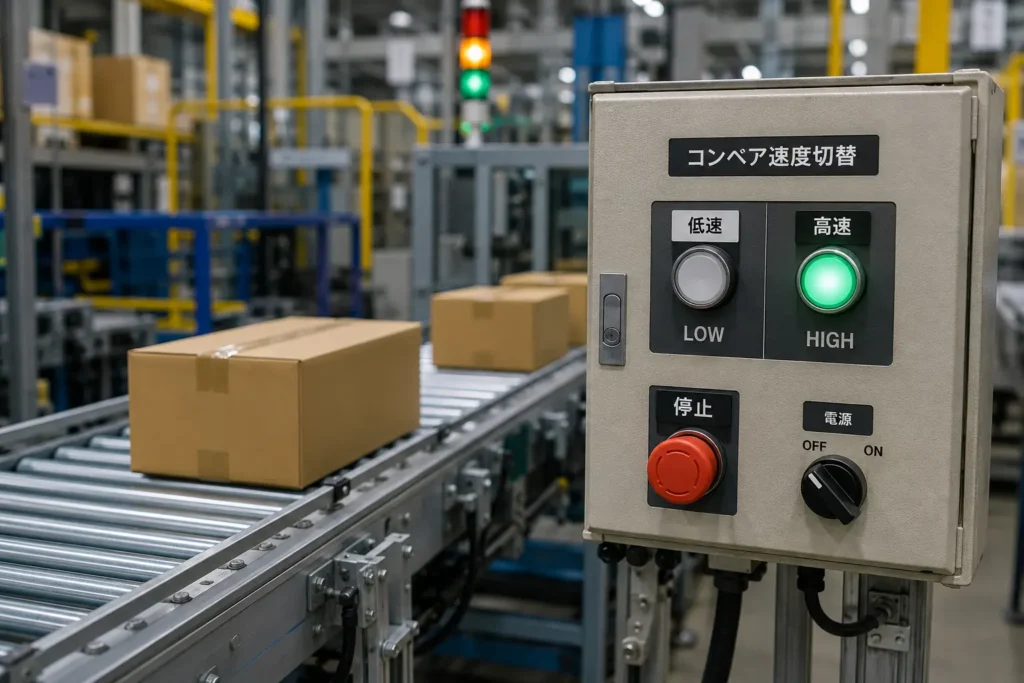

コンベアの速度切り替え
コンベアには、「低速」と「高速」を切り替えられる設備があります。
例えば、低速運転中に「高速」ボタンを押すと、低速運転を解除し、そのまま高速運転へ切り替えます。
このような切り替えには、新入力優先回路の考え方が利用されることがあります。
三刀流エンジニア毎回停止ボタンを押してから速度を切り替えると、作業効率が下がってしまいます。
操作性を向上させたい設備では、新入力優先回路が役立ちます。

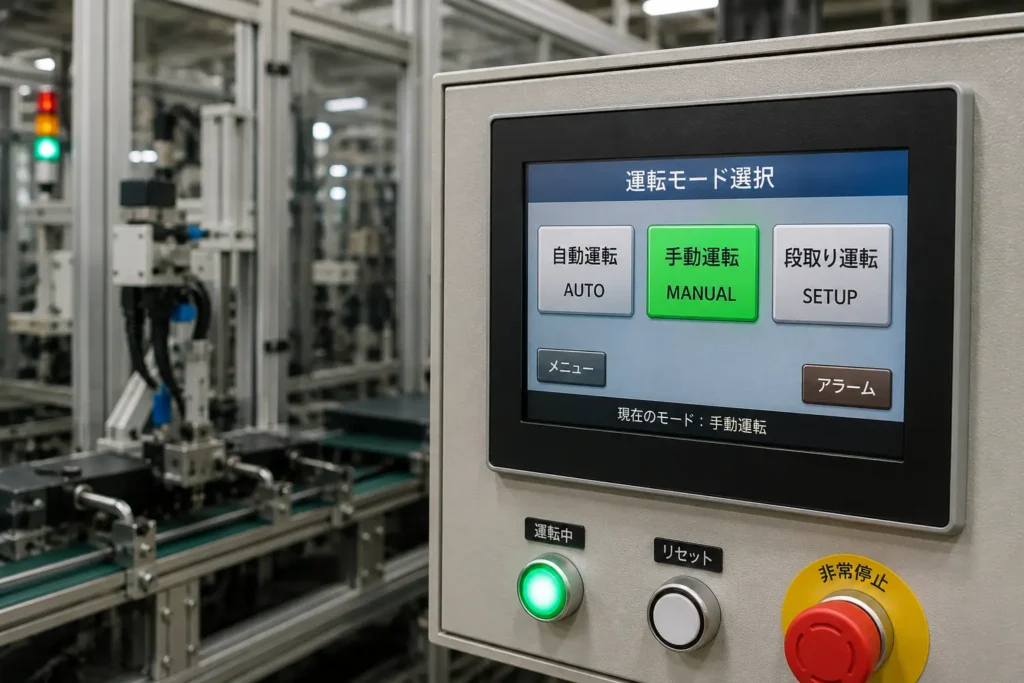

運転モードの切り替え
設備には、
- 自動運転
- 手動運転
- 段取り運転
など、複数の運転モードを備えているものがあります。
例えば、自動運転後に「手動運転」を選択した場合は、自動運転を解除し、手動運転へ切り替えます。
このように、最後に選択した運転モードを有効にしたい場面でも利用されます。
三刀流エンジニア工場では、保守点検や段取り替えなどで運転モードを切り替える場面がよくあります。
操作ミスを減らすためにも、分かりやすい制御が大切です。

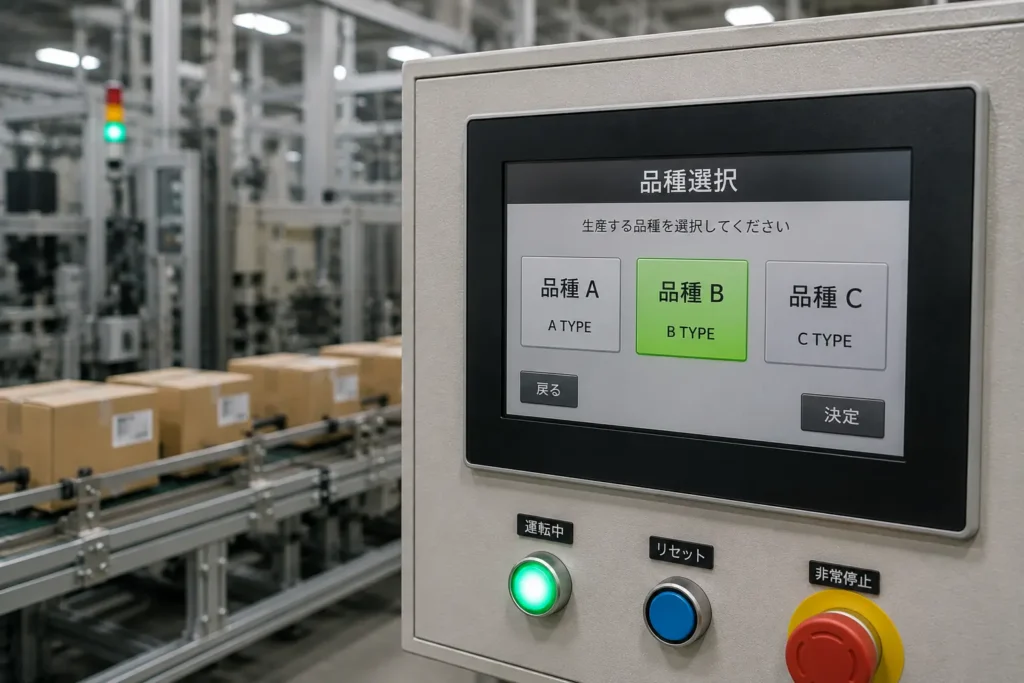

品種切り替え
製品A・製品B・製品Cなど、複数の製品を生産する設備では、「どの品種を製造するか」を選択する機能があります。
例えば、製品Aを選択している状態で製品Bを選ぶと、製品Aの設定は解除され、製品Bへ切り替わります。
このような品種選択にも、新入力優先回路の考え方が利用されることがあります。
三刀流エンジニア多品種を流す現代の生産ラインにおいて、品種切り替えは非常によく使う制御です。実務では、単に切り替えるだけでなく「絶対に2つの品種が同時に選択されない（インターロックをかける）」という、ポカヨケ（誤動作防止）の設計が極めて重要になります。

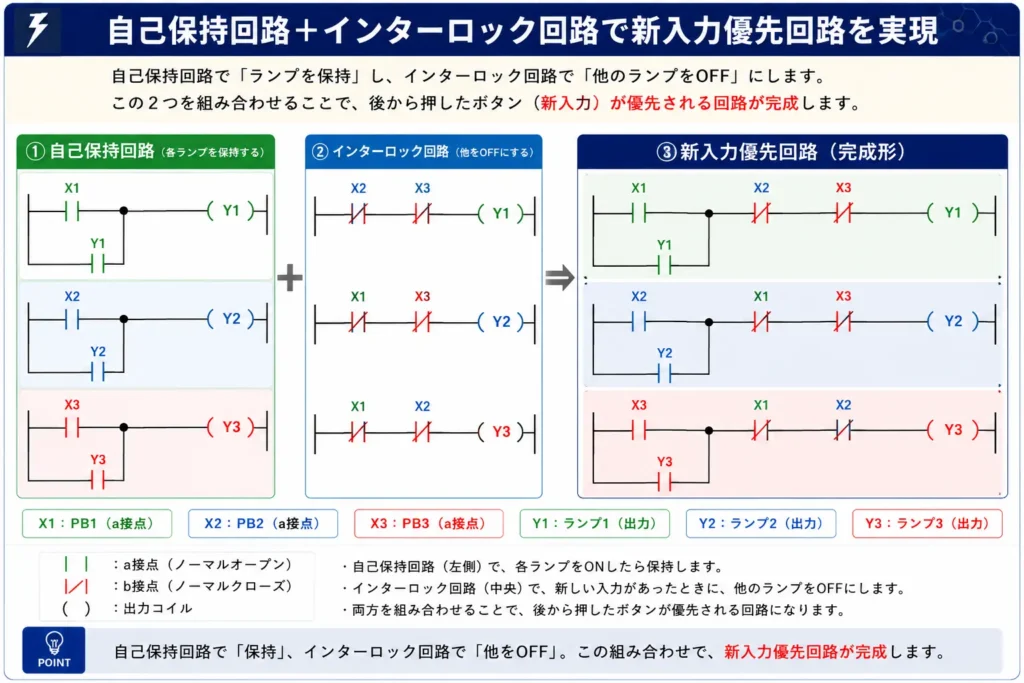

新入力優先回路（後着優先回路）の組み方
それでは、実際の回路を見ながら、新入力優先回路の組み方を学んでいきましょう。
基本となる考え方は、
- 自己保持回路
- インターロック回路
この2つを組み合わせることです。
三刀流エンジニア「難しそう…」と思うかもしれませんが、大丈夫です。
一本ずつ信号の流れを追っていけば、仕組みはそれほど複雑ではありません。
回路の動きを見てみよう
例えば、PB1を押すと、Y1がONになり、自己保持によって点灯を続けます。
この状態でPB2を押すと、Y2が自己保持すると同時に、Y1の自己保持が解除されます。
さらにPB3を押すと、今度はY2が解除され、Y3が点灯します。
つまり、最後に押したボタンだけが有効になるように回路が構成されています。
三刀流エンジニアここはぜひ、シミュレータとラダー図を見比べながら確認してみてください。
「ボタンを押す→ラダーがどう変わる→ランプがどう点灯する」
この3つを結び付けて考えると、一気に理解が深まります。
インターロック回路との違い【比較表】
ここまで学習して、
「新入力優先回路とインターロック回路って、何が違うの？」
と感じた方もいるのではないでしょうか。
実は、この2つの回路はとてもよく似ています。
しかし、**「どちらの入力を優先するか」**という点が大きく異なります。
比較すると、次のようになります。
| 項目 | インターロック回路 | 新入力優先回路 |
|---|---|---|
| 優先される入力 | 先に押したボタン（先行優先） | 後から押したボタン（後着優先） |
| 動作 | 途中で他のボタンを押しても切り替わらない | 後から押したボタンへ切り替わる |
| 操作方法 | 一度停止してから切り替えることが多い | 停止せず切り替えられる |
| 主な用途 | 誤操作防止・安全性の確保 | 操作性の向上・モード切り替え |
どちらもシーケンス制御では非常によく使われる基本回路です。
設備の目的に応じて、適切な回路を選択することが重要です。
三刀流エンジニア技能検定では、この2つを比較して出題されることがあります。
「先行優先」と「後着優先」の違いだけでも覚えておくと、得点につながりますよ。
もう一度シミュレータで確認してみよう！
ここまで理解できたら、もう一度シミュレータを操作してみましょう。
最初に操作したときとは、見える景色がきっと変わっているはずです。
今度は、ラダー図も見ながら次のように操作してみてください。
① PB1を押す
② PB2を押す
③ PB3を押す
それぞれの操作で、
- どのランプが点灯するのか
- どの自己保持が解除されるのか
を意識して観察してみましょう。
三刀流エンジニアここまで理解できると、「なんとなく動く」ではなく、「なぜそう動くのか」が見えてきます。
シミュレータとラダー図を見比べながら確認してみてください。
初心者が間違えやすいポイント
新入力優先回路は、基本的な回路ですが、初心者の方が混乱しやすいポイントもあります。
ここでは、特によくある間違いを確認しておきましょう。
インターロック回路との違い
最も多いのが、インターロック回路との違いが分からなくなることです。
どちらも複数の出力が同時にONにならないよう制御するため、ラダー図もよく似ています。
しかし、一番の違いは優先される入力です。
- インターロック回路
→ 先に押したボタンが優先 - 新入力優先回路
→ 後から押したボタンが優先
この違いを覚えておけば、混乱することは少なくなります。
三刀流エンジニア「先に押した方が勝つ」のか、「後から押した方が勝つ」のか。
まずは、この違いだけを意識すれば十分です。
新入力優先回路もインターロックの考え方を利用している
「新入力優先回路は、インターロック回路とはまったく別の回路」
と思ってしまう方もいます。
実は、そうではありません。
新入力優先回路は、インターロックの考え方を利用した応用回路です。
自己保持回路とインターロック回路を組み合わせることで、後から押したボタンを優先する動作を実現しています。
つまり、
- ベースとなる考え方はインターロック
- 動作を工夫して後着優先にしている
というイメージです。
三刀流エンジニア「インターロック回路を応用したものなんだ」と考えると、ラダー図の意味も理解しやすくなります。
レベルチェック練習問題
ここまで学習した内容を確認してみましょう。
分かったつもりでも、問題を解いてみると意外な発見があります。
ぜひ挑戦してみてください。
三刀流エンジニア解答を見る前に、まずは自分で考えてみてください。
間違えても大丈夫です。
考える時間そのものが理解につながります。
レベル1（穴埋め問題）
問題1
新入力優先回路とは、（ ）入力された信号を優先する回路です。
解答・解説
解答：後から
解説：
新入力優先回路では、すでに別の出力が動作していても、後から入力された信号が優先されます。
問題2
新入力優先回路は、（ ）優先回路とも呼ばれます。
解答・解説
解答：後着
解説：
「新入力優先回路」と「後着優先回路」は同じ意味です。
会社や設計者によって呼び方が異なることがあります。
問題3
新入力優先回路では、最後に押したボタンに対応する出力だけが（ ）します。
解答・解説
解答：ON（動作）
解説：
新しい入力が入ると、それまで動作していた出力は解除され、新しく選択した出力だけが動作します。
レベル2（○×問題）
〇か✕かで解答してください。
問題4
新入力優先回路は、自己保持回路とインターロック回路の考え方を応用した回路である。
解答・解説
解答：○
解説：
自己保持回路とインターロックの考え方を組み合わせることで、新入力優先回路を実現できます。
問題5
新入力優先回路では、先に押したボタンが優先される。
解答・解説
解答：×
解説：
優先されるのは、後から押したボタンです。
問題6
インターロック回路では、途中で別のボタンを押しても動作は切り替わらない。
解答・解説
解答：○
解説：
インターロック回路では、先に押したボタンが優先されるため、途中で他のボタンを押しても切り替わりません。
問題7
「後着優先回路」と「後勝ち回路」は、新入力優先回路とは別の回路である。
解答・解説
解答：×
解説：
どちらも、新入力優先回路を表す別の呼び方です。
問題8
新入力優先回路は、設備の操作性を向上させたい場面で利用されることがある。
解答・解説
解答：○
解説：
停止することなくコンベヤの速度などを切り替えたい設備で活用されています。
問題9
新入力優先回路とインターロック回路では、優先される入力が異なる。
解答・解説
解答：○
解説：
インターロック回路は先行優先、新入力優先回路は後着優先です。
レベル3：考えてみよう
問題10
あなたが設備を設計するとします。
次の2つの仕様がある場合、それぞれインターロック回路と新入力優先回路のどちらが適しているでしょうか。
① 一度動作を開始したら、停止ボタンを押すまで他のボタンでは切り替わらないようにしたい。
② 後から押したボタンへ、すぐに切り替わるようにしたい。
理由も考えてみてください
解答・解説
解答：① インターロック回路
② 新入力優先回路
解説：
インターロック回路は先に押したボタンを優先するため、途中で他のボタンを押しても切り替わりません。
一方、新入力優先回路は後から押したボタンを優先するため、すぐに別の動作へ切り替えられます。
設備に求められる動作に合わせて回路を使い分けることが重要です。
まとめ
今回のレッスンでは、**新入力優先回路（後着優先回路）**について学びました。
最後に、重要なポイントを振り返っておきましょう。
- 新入力優先回路は、後から入力した信号を優先する回路
- 「後着優先回路」「後勝ち回路」と呼ばれることもある
- 自己保持回路とインターロックの考え方を応用している
- インターロック回路との違いは、優先される入力
- 工場設備では、操作性を向上させたい場面で活用される
三刀流エンジニア今回のレッスンでは、「後から押したボタンが優先される」という仕組みだけでなく、なぜそのような回路が必要なのかまで理解していただけたと思います。
シミュレータを何度も操作しながら復習すると、ラダー図と動作が頭の中で結び付き、より理解が深まります。
基本回路を一つずつ積み重ねていけば、少し複雑なPLCプログラムも読めるようになりますよ！
