工場の自動機は、なぜ人が操作しなくても正確に動き続けられるのでしょうか。
製品を搬送し、位置を決め、ネジを締め、検査し、次工程へ送る――。 製造現場では、こうした複雑な動作が当たり前のように繰り返されています。
その裏側で設備を動かしているのが、「シーケンス制御」と「PLC」です。
こんにちは。三刀流エンジニアです。
私はこれまで生産技術エンジニアとして20年以上、製造の現場で設備設計・制御設計に携わってきました。 現場では、こんな場面に何度も遭遇してきました。
- センサーは正常
- モーターも壊れていない
- エアも来ている
それでも機械が動かない。
「なぜ止まっているんだ？」と首をかしげながら制御盤を開いた経験は、数え切れないほどあります。
こうしたトラブルの多くは、実は「制御の考え方」を理解していると、原因がスッと見えてきます。
ここでは、難しい専門用語をできるだけ使わずに、
- シーケンス制御とは何か
- PLCはどんな役割をしているのか
- 工場設備がどう「考えて」動いているのか
を、初心者向けにわかりやすく解説します。
さらに、メカトロラボ独自の「動く！体験型シミュレータ」を使って、
- 押す
- つながる
- 切れる
- 光る
を実際に体験しながら学べます。
「文章だけでは分からなかった」が、「一瞬で理解できた！」に変わるはずです。
また、レッスンの最後には簡単なレベルチェック問題も用意しています。
答えられなくても大丈夫ですので、学習内容の振り返りとして気軽にチャレンジしてみてください。
三刀流エンジニアメカトロラボのレッスンでは、単に文章を読むだけではなく、「動かして理解すること」を大切にしています。
ぜひ実際にシミュレータを操作しながら学習を進めてみてください。
それでは始めていきましょう。
このレッスンでわかること
- シーケンス制御の基本的な考え方
- PLCの役割と仕組み
- 工場設備が自動で動く理由
- 現場でよく使われる制御の基本要素（順序・条件・時間）
- 制御を学ぶ面白さとキャリアへの影響
こんな人におすすめ
- 工場勤務でPLCに興味がある
- 生産技術や保全に関わっている
- 自動機がどう動いているのか知りたい
- 電気制御を基礎から勉強してみたい
- 将来的に設備設計や制御設計を目指したい
なぜ設備エンジニアに「制御」の知識が必要なのか
工場設備のトラブル対応では、制御知識の有無で対応スピードが大きく変わります。

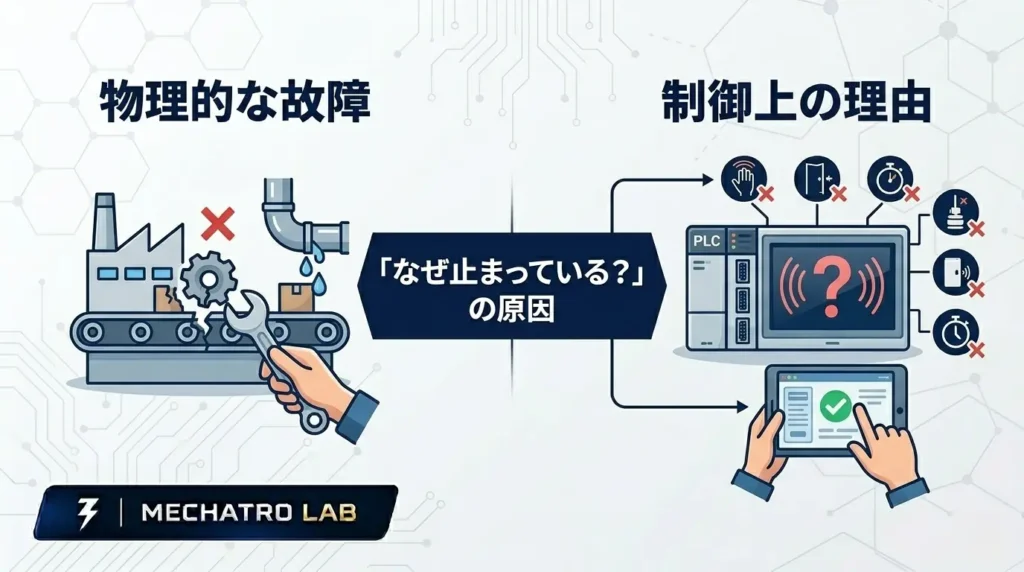

設備が突然止まったとき、多くの人はまず「どこかが壊れた」と考えます。 しかし実際には、物理的な故障ではなく、次のような「制御上の理由」で止まっているケースが非常に多いのです。
- センサー条件が成立していない
- インターロックがかかっている
- タイマー待ちの状態になっている
- PLC内部の条件フラグが立っていない
こうした状況では、機械をいくら目視確認しても原因は見つかりません。 PLCのプログラムや信号の状態を確認して、はじめて「なぜ動かないのか」が分かります。
つまり、設備は単純に動いているのではなく、「条件を確認しながら、考えて動いている」 のです。
三刀流エンジニアこの考え方が頭に入ると、設備トラブルへのアプローチが根本から変わります。 「壊れた部品を探す」から「制御の流れのどこで詰まっているかを追う」という視点に切り替わるのです。
シーケンス制御とは？
シーケンス制御とは、「決められた順番と条件に従って設備を動かす制御」 のことです。
「シーケンス（sequence）」は英語で「順序・連続」を意味します。 つまりシーケンス制御とは、動作の順番を制御する技術 です。
例えば、組み立て自動機では次のような流れがあります。
- ワークが搬送されてくる
- 到着センサーが検知する
- シリンダーがワークを固定する
- モーターが回転し、加工を開始する
- 加工完了センサーがONになる
- シリンダーが戻る
- 次工程へ搬送する
この一連の流れを、安全に・正確に・順番通りに動かす仕組みがシーケンス制御です。
「順番」と「条件」が命
工場設備で怖いのは、手順の飛ばし です。
たとえば、
- ワークを固定していない状態で加工を始める
- 安全扉が開いたままロボットが動く
- 部品がセットされていないのに装置が起動する
こうした動作は、設備の破損や作業者の怪我・事故に直結します。
そのため設備は常に、
「この条件が成立したら次へ進む。成立しなければ待つ（または止まる）」
という判断を繰り返しながら動いています。
これがシーケンス制御の根本にある考え方です。
フィードバック制御との違い
制御には「フィードバック制御」という方式もあります。 温度調節器や速度制御など、「現在値と目標値の差を埋める」ように連続的に調整する方式です。
シーケンス制御はそれとは異なり、「ON/OFFの判断を積み重ねて動作を進める」 方式です。 工場の自動機の大部分は、このシーケンス制御によって動いています。
PLCとは？工場設備専用のコンピュータ
シーケンス制御の中心的な存在が「PLC」です。
PLC（Programmable Logic Controller） は、工場設備を制御するための専用コンピュータです。 日本語では「プログラマブルコントローラ」とも呼ばれます。
PLCの基本的な役割
PLCは大きく分けて、3つの仕事をしています。
- 入力の読み取り：センサー・スイッチ・ボタンなどの信号を受け取る
- 演算・判断：プログラムに従って「次に何をするか」を決める
- 出力の制御：モーター・シリンダー・ランプなどへ命令を出す

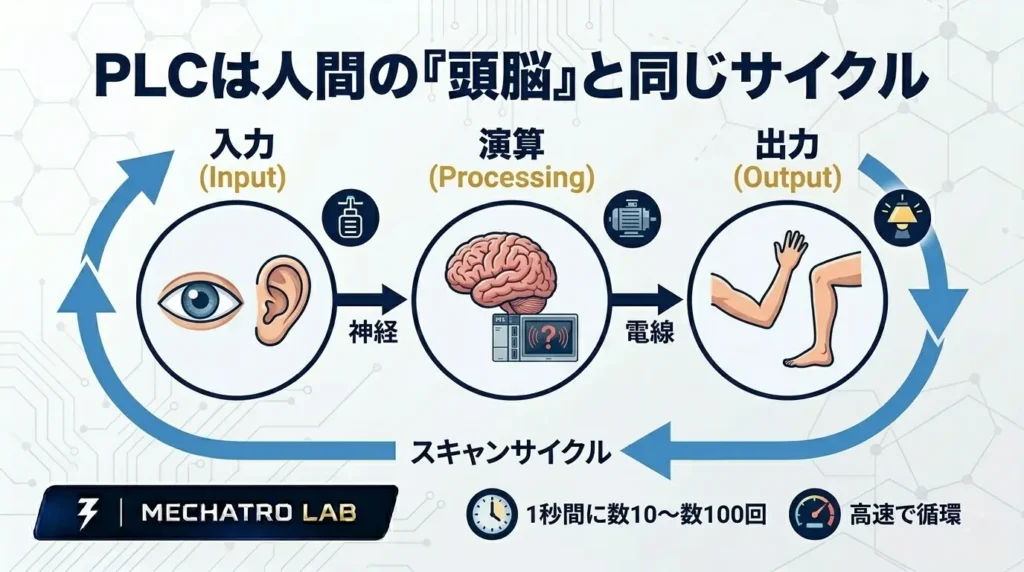

この「入力 → 演算 → 出力」のサイクルを、1秒間に何十回も繰り返しています。 これを スキャン と呼び、PLCはこのスキャンによって設備をリアルタイムで制御しています。
イメージとしては、「設備の頭脳」 です。 目（センサー）から情報を受け取り、脳（PLC）で判断して、手足（アクチュエータ）を動かす、という流れです。
昔はリレーで制御していた
現在はPLCが主流ですが、かつては大量のリレー回路で設備を制御していました。
制御盤の中に、
- 電磁リレー
- タイムリレー（タイマー）
- カウンターリレー
といった部品がびっしりと並び、それらを配線でつなぎ合わせることで制御を実現していたのです。
しかし、この「リレー制御」には大きな問題がありました。
- 動作変更のたびに配線を引き直す必要がある
- 回路が複雑になると、トラブル解析が困難になる
- 接点の摩耗により、定期交換が必要
- 制御盤が非常に大きくなる
こうした課題を解決するために開発されたのが、PLCです。
「配線」から「プログラム」へ
PLCの最大の革新は、物理配線をプログラムに置き換えた ことです。
リレー制御では「配線を変える＝動作を変える」でしたが、PLCでは「プログラムを書き換える＝動作を変える」になりました。
これにより、
- 動作の変更・追加がソフトウェアで完結する
- タイマーや条件の調整が数値変更だけで済む
- 制御盤をコンパクトにできる
- トラブル時にPCから状態を確認できる
といったメリットが生まれ、工場設備の設計・保全が大きく効率化されました。
なぜ普通のパソコンではダメなのか？
「プログラムで動かすなら、普通のPCでいいのでは？」と思う方もいるかもしれません。
しかしPLCは、過酷な工場環境に耐えるよう専用設計されています。
| 項目 | PLC | 一般ＰＣ |
|---|---|---|
| 電気ノイズ耐性 | 高い | 弱い |
| 連続稼働 | 数年単位で可能 | 長期連続は想定外 |
| 動作温度 | 広範囲対応 | 空調環境前提 |
| 起動時間 | ほぼ瞬時 | 数十秒〜数分 |
| 誤動作リスク | 極めて低い | OSやアプリの影響を受ける |
工場では24時間365日稼働する設備も珍しくありません。 「止まらないこと」「誤動作しないこと」 が最優先であり、それを実現するためにPLCという専用機器が存在します。
主なPLCメーカー
国内外のPLCメーカーとしては、以下が有名です。
- 三菱電機（MELSEC）：国内シェアトップ。製造業での採用率が高い
- オムロン（SYSMAC）：コンパクトなラインナップが豊富
- キーエンス（KV）：配線レスシステムや高速処理に強み
- シーメンス（SIMATIC）：欧州系工場での標準機種
- ロックウェル（Allen-Bradley）：北米系工場での標準機種
三刀流エンジニアメーカーによってプログラミングソフトや命令の表記が異なりますが、シーケンス制御の考え方は共通 です。 基礎をしっかり理解しておけば、どのメーカーのPLCでも応用できます。
【体験】シーケンス制御の動きを見てみよう
ここでは、シーケンス制御の最も基本となる「自己保持回路」の動きを体験してみましょう。
自己保持とは？
自己保持とは、一度出した命令を、ボタンを離しても保持し続ける仕組み です。
例えば、
- 起動ボタンを押す → モーターが回り始める
- 指をボタンから離す
- それでもモーターは回り続ける
これは、PLC内部で「モーター運転中」という状態を記憶しているためです。
工場設備では必須の仕組み
もし自己保持がなければ、
- ボタンを押している間しかモーターが回らない
- 作業者が起動ボタンを押し続けながら作業する必要がある
という、非常に危険で非効率な設備になってしまいます。
自己保持回路は、すべての自動機に共通して使われる最も基本的な制御回路 です。 PLCを学ぶ上で、最初に理解すべき概念のひとつです。
この段階では「感覚」をつかめればOK
シミュレーターを操作してみて、
- ボタンを押すとランプが点く
- ボタンを離してもランプが消えない
- 停止ボタンを押すと消える
という動きが体験できれば十分です。
三刀流エンジニアラダー図の書き方や接点の種類は、次の記事以降で順番に解説します。 まずは 「PLCは状態を記憶しながら動いている」 という感覚を持ってください。
現場で直面する3つの制御要素
実際の設備制御では、特に重要な3つの考え方があります。

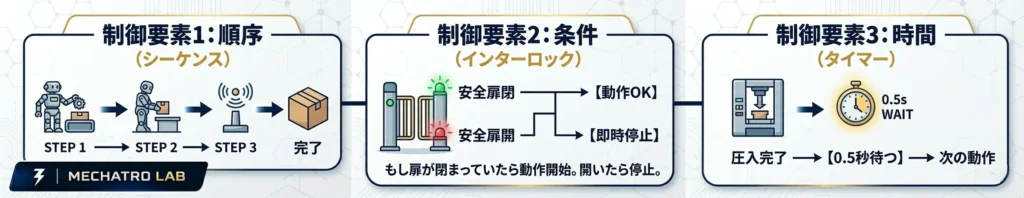

それが、順序（シーケンス）・条件（インターロック）・時間（タイマー） です。 この3つを理解するだけで、設備の動きの見え方が大きく変わります。
① 順序（シーケンス）
設備は、決められた順番で動作します。
例えば、プレス加工機の場合：
- ワークをセットする
- 安全扉を閉める
- 起動ボタンを押す
- プレスが下降する
- 加工完了を確認する
- プレスが上昇する
- 安全扉が開く
- ワークを取り出す
この順番が崩れると、設備は正常に動作できません。 逆に言えば、「設備が止まっているとき、どのステップで詰まっているかを追う」 ことがトラブル対応の基本になります。
② 条件（インターロック）
インターロックとは、「この条件が成立しない限り、動かしてはいけない」 という制御の制約です。
具体的には、
- 安全扉が開いていたら動かない（安全インターロック）
- エア圧が規定値以下なら起動できない（設備保護インターロック）
- ワーク検出センサーがOFFなら加工しない（品質インターロック）
といった形で、設備のいたる所に設定されています。
三刀流エンジニアインターロックは「邪魔な制御」ではなく、作業者の安全と設備・製品の保護のための重要な仕組み です。 トラブル対応の際も、「どのインターロックが成立していないか」を確認することが重要なポイントになります。
③ 時間（タイマー）
設備制御では、「待つ」 ことも非常に重要です。
例えば、
- 圧入後に0.5秒間保持してから次へ進む（応力安定待ち）
- モーター停止後に1秒待ってから次工程を起動する（慣性停止待ち）
- センサーがONになってから0.2秒後に条件成立とする（チャタリング防止）
これらはすべて、タイマー命令によって制御されています。
三刀流エンジニア「なんでここで待ってるんだろう」と思う動作には、必ず理由があります。 タイマーを理解すると、そのひとつひとつの意味が見えてくるようになります。
シーケンス制御を学ぶとできること
シーケンス制御とPLCを理解すると、現場での立ち回りが大きく変わります。
トラブル対応が速くなる
設備が停止したとき、「どのステップで止まっているか」「どの条件が成立していないか」を論理的に追えるようになります。 感覚や経験だけでなく、再現性のある原因特定 ができるようになるのが最大のメリットです。
改善提案ができるようになる
「この工程、こういうロジックに変えればサイクルタイムが短縮できる」「この条件が緩すぎるから誤動作している」といった、設備の本質に触れた改善提案 ができるようになります。
ロボット制御へも応用できる
協働ロボットや産業用ロボットも、基本的にはシーケンス制御の考え方で動いています。 PLCとロボットコントローラの連携（I/O通信）も、シーケンス制御の知識があると理解しやすくなります。
キャリアの幅が広がる
機械・電気・制御を横断して理解できるエンジニアは、現場で非常に重宝されます。 生産技術・保全・設備設計・ライン立ち上げと、活躍できる領域が広がります。
制御スキルがもたらす「エンジニアの面白さ」
制御を学ぶ最大の魅力は、「機械との対話ができるようになること」 だと私は感じています。
設備が止まったとき、
- どの条件が成立していないのか
- PLCは今、何を待っているのか
- なぜ次のステップへ進まないのか
を、ラダー図やモニター画面を見ながら追いかけていく。
これは、パズルを解くような面白さ があります。
さらに、自分が考えたロジック通りに設備が動き、製品がきれいに流れていく瞬間の達成感は格別です。
20年以上この仕事をしていても、新しい設備を立ち上げるたびに「動いた！」という感動があります。
三刀流エンジニア制御は難しそうに見えて、理解できたときの喜びが大きい分野 です。 ぜひ、その面白さを体験してほしいと思います。
【レベルチェック】シーケンス制御・PLCの基礎 振り返り問題
ここまでのレッスンで学習した内容を確認してみましょう。
分からない問題があっても大丈夫です。
レッスンを見返しながら答えることで、理解がさらに深まります。
レベル1：穴埋め問題
問題1
シーケンス制御とは、決められた（ ）と条件に従って設備を動かす制御です。
解答・解説
正解：順番
解説
シーケンス（Sequence）には「順番」という意味があります。
シーケンス制御とは、設備を決められた順番や条件に従って動作させる制御方式です。
工場の自動機では、
ワーク搬送 → クランプ → 加工 → 排出
といった一連の動作がシーケンス制御によって管理されています。
問題2
PLCは「Programmable Logic Controller」の略で、日本語では（ ）とも呼ばれます。
解答・解説
正解：プログラマブルコントローラ
解説
PLCは工場設備を制御するための専用コンピュータです。
日本では「PLC」や「シーケンサ」と呼ばれることが多く、生産設備や自動機の制御に広く使用されています。
PLCは設備の頭脳ともいえる重要な機器です。
問題3
PLCは、
入力 → （ ） → 出力
の流れで設備を制御しています。
解答・解説
正解：演算（判断）
解説
PLCは入力されたセンサー信号などを基に条件を判断し、その結果に応じて出力を制御します。
例えば、
センサーON
↓
条件成立
↓
モーターON
という流れで設備を動かしています。
問題4
設備が「次の動作へ進んでよいか」を判断する制御条件を（ ）といいます。
解答・解説
正解：インターロック
解説
インターロックとは、設備が危険な状態で動作しないようにするための制御条件です。
例えば、
・安全扉が閉まっていること
・エア圧が正常であること
・シリンダが原点位置にあること
などを確認してから次の動作へ進ませます。
工場設備では非常に重要な安全機能のひとつです。
問題5
設備を一定時間待機させるために使われる機能を（ ）といいます。
解答・解説
正解：タイマー
解説
タイマーは一定時間待機させるための機能です。
例えば、
・2秒後に動作する
・5秒間停止する
といった制御で使用されます。
シーケンス制御では頻繁に登場する基本機能です。
レベル2：○×問題
〇か✕かで解答してください。
問題6
シーケンス制御は、設備を決められた順番で動かすための制御方式である。
（ ○ ・ × ）
解答・解説
正解：○
解説
シーケンス制御は、設備を決められた順番や条件に従って動作させる制御方式です。
製造現場では、
①ワーク搬送
↓
②位置決め
↓
③加工
↓
④排出
のような順番で設備が動作しています。
問題7
PLCは一般的なパソコンと同じ環境性能を持つため、工場専用機である必要はない。
（ ○ ・ × ）
解答・解説
正解：×
解説
PLCは工場設備向けに開発された専用コントローラです。
振動やノイズ、温度変化の大きい環境でも安定して動作できるよう設計されています。
一般的なパソコンとは用途や信頼性が大きく異なります。
問題8
インターロックは設備の安全性や誤動作防止のために使われる。
（ ○ ・ × ）
解答・解説
正解：○
解説
インターロックは設備の安全性や誤動作防止のために使用されます。
例えば、安全扉が開いている状態で設備が起動してしまうと危険です。
そのため、条件が成立していることを確認してから動作させる仕組みが組み込まれています。
問題9
自己保持回路は、押しボタンスイッチ（PB）を離した瞬間に必ず出力がOFFになる回路である。
（ ○ ・ × ）
解答・解説
正解：×
解説
自己保持回路は、一度ONした出力を押しボタンスイッチ（PB）から手を離しても保持し続ける回路です。
シーケンス制御の基本中の基本となる重要な回路で、次回以降のレッスンで詳しく学習していきます。
レベル3：考えてみよう
問題10
設備が突然停止したとき、
・モーターは故障していない
・センサーも正常
・エア圧も正常
という状況でした。
この場合、どのような「制御上の理由」が考えられるでしょうか。
レッスン内容を思い出しながら考えてみましょう。
解答・解説
解答例
・インターロック条件が成立していない
・センサー信号がPLCへ入力されていない
・タイマー待機中になっている
・PLC内部の制御条件が成立していない
など
解説
設備トラブルでは、必ずしも機械や部品が故障しているとは限りません。
実際の工場では、
「制御条件が成立していなかった」
ことが原因で設備が停止しているケースも多くあります。
生産技術エンジニアや設備保全担当者は、
「何が壊れたか」
だけでなく、
「どの条件が成立していないか」
という視点で原因を切り分けていきます。
まとめ
シーケンス制御とは、「条件と順番に従って設備を動かす技術」 です。 そしてPLCは、その制御を実現する 「設備の頭脳」 です。
このページでお伝えしたポイントを整理します。
| 項目 | ポイント |
|---|---|
| シーケンス制御とは | 順番と条件に従って設備を動かす制御方式 |
| PLCとは | シーケンス制御を実現する工場専用コンピュータ |
| PLCの仕事 | 入力の読み取り → 演算・判断 → 出力の制御 |
| 3つの制御要素 | 順序（シーケンス）・条件（インターロック）・時間（タイマー） |
| 学ぶメリット | トラブル対応力向上・改善提案・ロボット制御への応用 |
最初は「難しそう」と感じるかもしれませんが、基本の考え方はシンプルです。
「条件が成立したら次へ進む。成立しなければ待つ」
三刀流エンジニアまずは、設備が止まっているときに「今、何を待っているんだろう？」と考えることから始めてみてください。 その一歩が、制御エンジニアへの入り口です。
